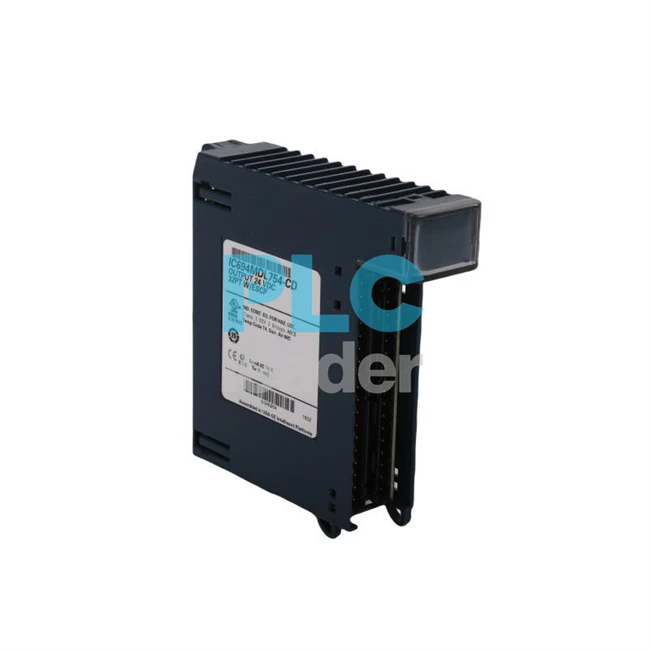

GE IC694MDL754 positiivse loogika diskreetne väljundmoodul

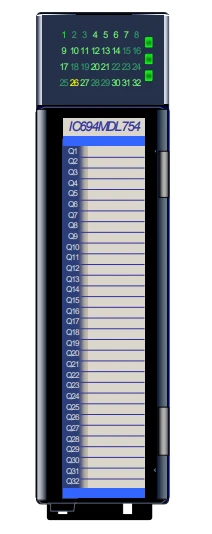

TheIC694MDL754on PACSystem RX3i komponent. See moodul on spetsiaalselt kolmekümne-kahe (32) punktiga diskreetne väljundmoodul, millel on kaks (2) isoleeritud kuueteistkümnest (16) väljundkanalist koosnevat rühma ja mis toetavad positiivse loogika juhtmestiku konfiguratsiooni. Iga kanal on loodud pakkuma väljundpinge vahemikku 10.2 - 20.0 VDC nimiväljundpingega 12/24 VDC ja väljundvoolu kanali kohta 0,75 amprit. Sellel moodulil on erinevad elektroonilised kaitsereitingud, nagu lühise,{12}}liigvoolu ja ületemperatuuri kaitse. Kõik kaitsefunktsioonid toetavad automaatse{14}}taastamise võimalust. TheIC694MDL754Varem tootis GE Intelligent Platforms, kuid hiljuti omandas selle Emerson Automation. Sellel moodulil on üks pesa ja seda saab paigaldada kohaliku CPU riiuli igasse vabasse pessa või mis tahes kaug-I/O jaama. See ühildub spetsiaalselt installimiseks RX3i CPU versiooniga 2.90 või uuemaga. See on ette nähtud kasutamiseks kast-tüüpi (IC694TBB032) või vedru-tüüpi (IC694TBS032) eesmise klemmiplokiga. See moodul on klassifitseeritud madalpingemooduliks, millel on individuaalne LED olekuindikaator. TheIC694MDL754tagaplaadi vooluhulk on 300 mA (maksimaalselt) 5-voldist siinilt ja vajab välist toiteallikat, mis tagab toitepinge vahemikus +12 VDC kuni +30 VDC, nimitoite nimipingega 12/24 VDC. Igal kanalil on maksimaalne reaktsiooniaeg 0,5 ms, maksimaalne väljundi lekkevool 0,1 mA, tüüpiline püsiseisundi liigvoolureis on 5 amprit punkti kohta. See moodul ahs-sisselülitusvoolu nimiväärtus on 3 amprit 10 ms jooksul ilma ESCP väljalülituseta.

Tootja: GE
Tootemudel:IC694MDL754
Päritolumaa: USA
Toote tüüp: positiivse loogika diskreetne väljundmoodul
Rühmade arv: kaks (2)
Kirjeldus: 32-punktiline väljundmoodul
Kanalite arv: kolmkümmend{0}}kaks (32)
Väljundpinge vahemik:10,2-30,0 VDC
Tööpinge: 12/24 volti alalisvoolu
Väljundrühmade arv: kaks (2)
Väljundvool: 0,75 amprit punkti kohta
Lülitusvool: 0,75 amprit punkti kohta
Kanalite arv rühma kohta: kuusteist (16), isoleeritud
Maksimaalne reageerimisaeg (sisse ja välja): 0,5 ms
I/O võimsus: 32 diskreetset väljundit

Lisateabe saamiseks võtke ühendust halduriga: Vicky-sales7@apterpower.com

💡 1. 16-Kanali sõltumatu kaitse juhtimine

Iga kanal on varustatud sõltumatu elektroonilise kaitsme ja ülekoormuse tuvastamise ahelaga. Kui kanalis tekib lühis või ülekoormus, katkeb ainult selle kanali toide, ülejäänud 15 kanalit jäävad tööle. Autode keevitamise tootmisliinil ei mõjuta see isegi siis, kui solenoidklapp lühistub teiste keevitusjaamade normaalset tööd, vähendades tõrke ulatust 94%.

💡2. Täpne positiivne loogikaajam

Kasutades positiivset loogikat (aktiivne kõrge), lülitatakse mooduli kanal sisse, kui PLC väljund on kõrge (suurem kui 18 V DC või sellega võrdne) ja välja, kui see on madal (vähem kui 0,8 V alalisvoolu või sellega võrdne). Väljundsignaal sobib ideaalselt tööstuslike 24 V alalisvoolu täiturmehhanismidega (nagu silindri solenoidventiilid), välistades vajaduse täiendava taseme teisendusahela järele ja lihtsustades süsteemi juhtmestikku.

💡3. Hot-Swap Maintenance Design

VersaMaxi riiul toetab kiirvahetus{0}}funktsiooni. Mooduli asendamine ei nõua PLC-lt toite katkestamist. Lihtsalt vabastage mooduli mõlemal küljel olevad riivid selle eemaldamiseks. Uus moodul tuvastab sisestamisel automaatselt selle konfiguratsiooni, vähendades hooldusaega ühelt tunnilt viiele minutile, muutes selle sobivaks ööpäevaringseks tootmiskeskkondadeks.

💡 4. Ülepinge- ja EMI-kaitse

Väljundterminal on sisseehitatud{0}}TVS-diood (transientne pinge summutus), mis talub ±2kV liigpingeid. Kogu moodul kasutab elektromagnetilist varjestust, saavutades EN 61000-6-2 häiretevastase-reitingu. Inverterimahukates töökodades (nt logistika sorteerimisliinid) on väljundsignaalid värinavabad ja täiturmehhanismi töötäpsus ulatub 99,9% -ni.
