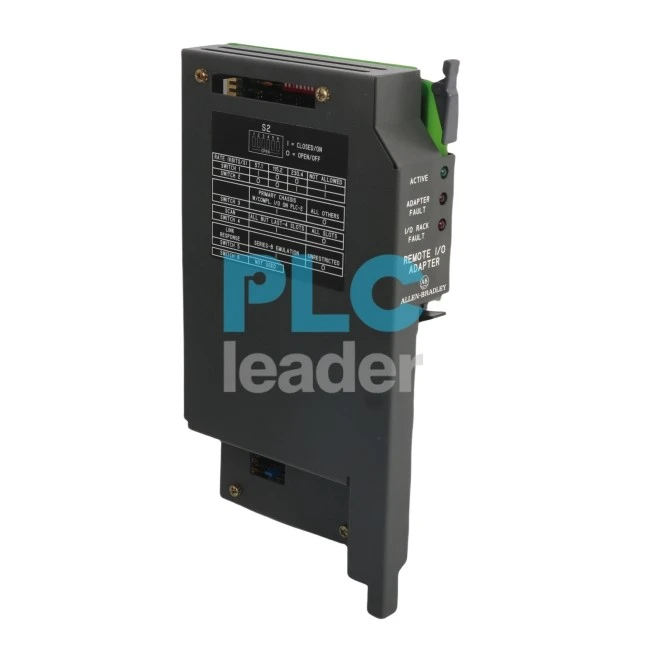

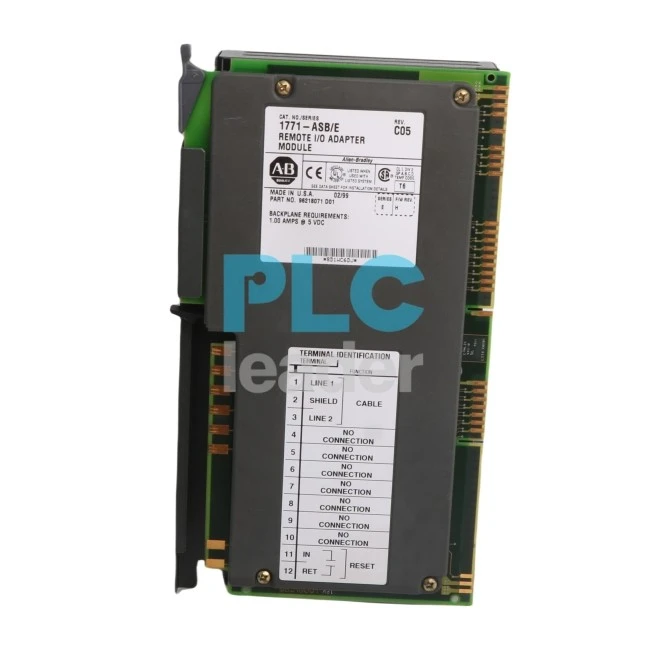

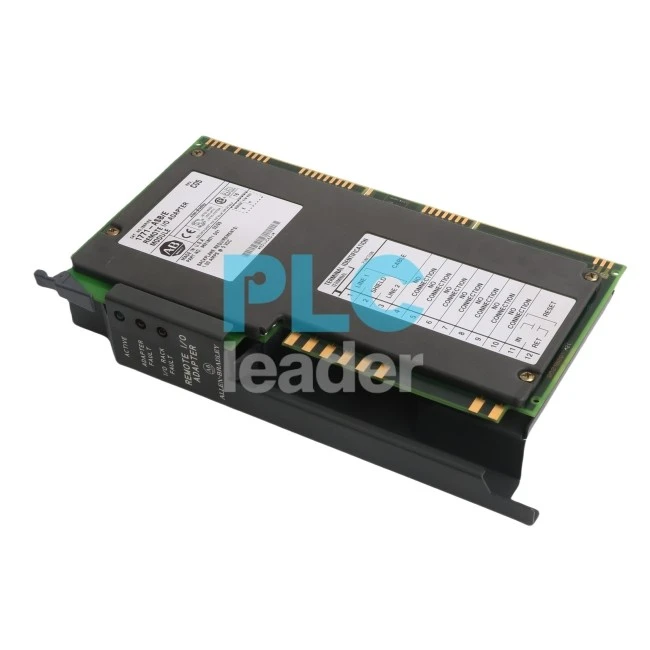

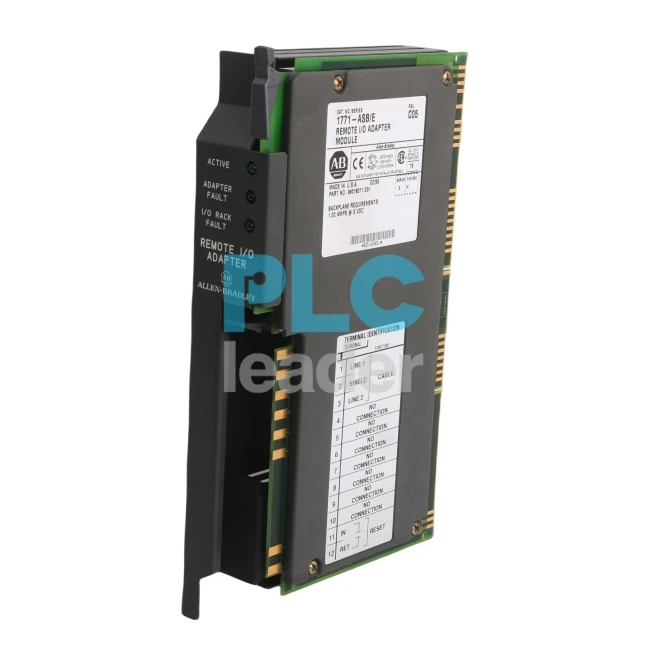

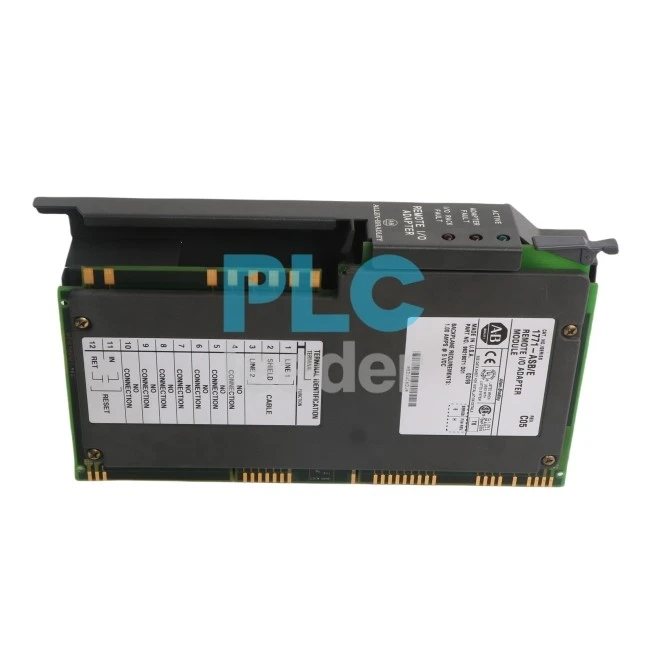

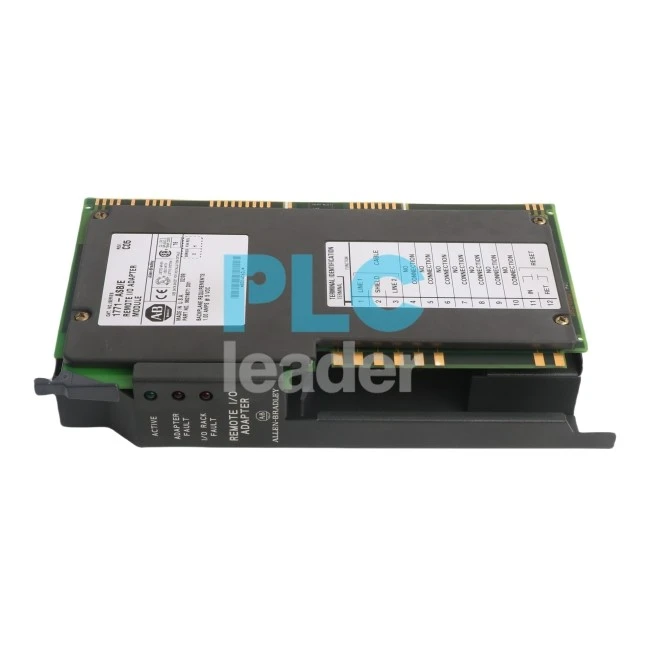

Allen Bradley 1771- ASB Remote I/O adapteri moodul

Toote ülevaade

SelleAllen-Bradley 1771- ASBon PLC 5 universaalne kaugjuhtimispuldi I/O adapteri moodul. See liidestab I/O moodulitega 1771 I/O šassii, milles on kaugjuhtimispuldid I/O -skanneri pordiga protsessori jaoks I/O -lingi kohal. Selle kasutamine otsese juhtmestiku asemel vähendab käivitamist, paigaldamist ja hoolduskulusid, kui I/O on ajamite ja anduritele lähemal. See ühildub 32 I/O-Adapteri seadmega I/O lingi kaudu ja see kasutab 82 oomi või 150 oomi lõpevat takisti.

E -post:sales7@apterpower.com

 Helistage või WhatsApp:+8618030175807

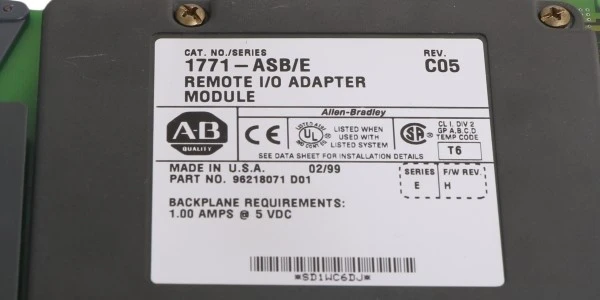

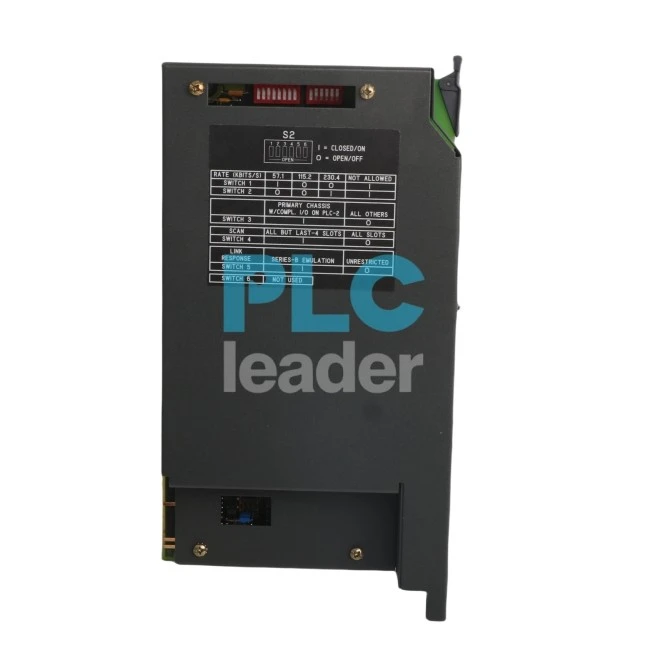

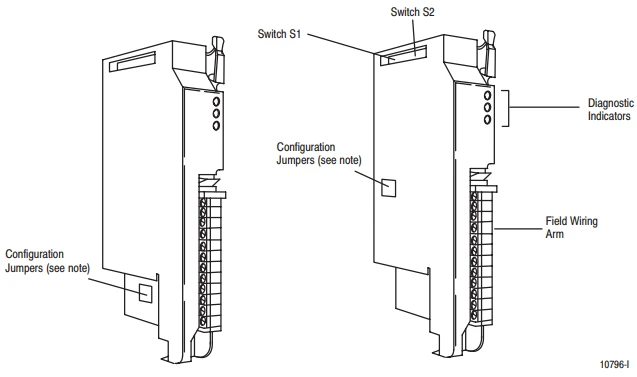

Selle1771- ASBMooduli suhtluskiirus on 57,6 kbps, 115 kbps ja 230 kbps ning see kaalub 1,9 naela. Selle tagaplaani voolukoormus on 1 A juures 5 volti alalisvoolu ja maksimaalne võimsuse hajumine 5,2W. See nõuab ühenduse jaoks kaugjuhtimispuldi I/O adapteri port. Paigaldamiseks tuleb see paigaldada 1771. aasta šassii vasakpoolsemasse pessa I/O moodulitega, mida juhib PLC 5 protsessor. Juhtmeks tuleb kasutada 1770- CD Belden 9463 või samaväärset kaablit. 1771- ASB -moodulil on aktiivne, adapteri tõrge ja I/O -racki rikke diagnostikanäitajad, 2 lüliti sõlmi ja välja juhtmestik. See pakub kiiremat andmeedastust ja tagaplaani skaneerimist kuni 2500 jalga 230,4k baudini. See toetab jadasuhtlust ja loeb/kirjutab andmeid paralleelselt. See toetab 4, 8, 12, 16 või 32- pesa I/O šassii ja 1 ja 2- pesa I/O Address. 1771- ASB parandab skaneerimise aega ja I/O -pildiruumi kokkuhoidu, skannides kõiki pesasid, välja arvatud viimane 4. See leevendab tõrkeotsingut oma täiustatud diagnostika funktsioonidega.

1771- ASB on Allen-Bradley riistvara, mis kuulub programmeeritavate loogikakontrollerite PLC 5 tooteperekonda (PLC). See elektrooniline riistvara on kaug I/O adapter, mida kasutatakse I/O (RIO) võrgu kaugvõrku liidestamiseks. Tegelikult vastab see Rio adapter võrgus kaugjuhtimispuldi I/O (Rio) skanneri taotlusele. See adapter toetab andmete edastamist kaabli pikkuse ja kiirusega 10, 000 jalga 57,6K baud, kiirem seljatasapinna skaneerimine ja andmeedastus 2500 jalga kuni 230,4K baud.

Rio kommunikatsiooni rakendatakse füüsiliselt pärast Daisy-ahela topoloogiat. Selles topoloogias tuleb võrgusegmendi sulgemiseks paigaldada stardi- ja lõpp -punktid lõpetatud takistiga. Sama kehtib selle protokolli kohta, segmendi lõpetamiseks võib kasutada kas 82 oomi või 150 oomi takisti. Vanemaks konfiguratsioonis kasutatakse 150 oomi, samas kui täiustatud Rio võrgu versioonides kasutatakse 82 oomi. I/O -protokolli kaugjuhtimiseks kasutatakse Belden 9463 või populaarsemalt tuntud kui Belden Blue Hose kaablit.

• Kommunikatsiooni määrad vahemikus 57,6 kb/s kuni 230 kb/s
• Edastab andmeid kuni 10, 000 kaabli-jalga (57,6k baud)
• Pakub kiiremat tagaplaani skaneerimist ja andmeedastust kuni 2500 kaabli-jalga juures 230.4k baud
• Võtab andmeid vastu / O / O -skannerilt jadavormilt /
• Loeb / kirjutab andmeid sisendmoodulitest või paralleelselt
• Loeb / kirjutab andmeid paralleelselt väljundmoodulitest /
• Toetab I/O segu (4, 6, 8, 16 või 32 punkti)
• Toetab kolme I/O -ga tegelemise meetodit; 1/2- pesa, 1- pesa ja 2- pesa

Rockwell/1771- ASBI/O adapteri kaugmoodul on liideseks I/O kaugmoodulite ja programmeeritavate kontrollerite vahel.

Selle1771- ASBFunktsioonide hulka kuulub:

- edastab andmeid kuni 10, 000 kaabli-jalga

- tagab kiirema tagaplaani skaneerimise ja andmete edastamise kuni 2500 kaabli-jalga temperatuuril 230,4k Baud

- võtab andmeid vastu seeriavormilt I/O -skannerilt/

- toetab I/O segu (4, 6, 8, 16 või 32 punkti)

- toetab kolme I/O -ga tegelemise meetodit; 1/2- pesa, 1- pesa ja 2- pesa

- Kontrollib I/O-konfiguratsiooni sisselülitamisel I/O mooduli paigutuse kontrollimiseks

- skaneerib kõik šassii pesad või kõik peale viimased pesad, võimaldades täiustatud skaneerimise aega ja I/O -pildiruumi kokkuhoidu

- saab jäljendada B -seeria adaptereid

- on täiustatud diagnostiliste indikaatoreid lihtsamaks tõrkeotsinguks
