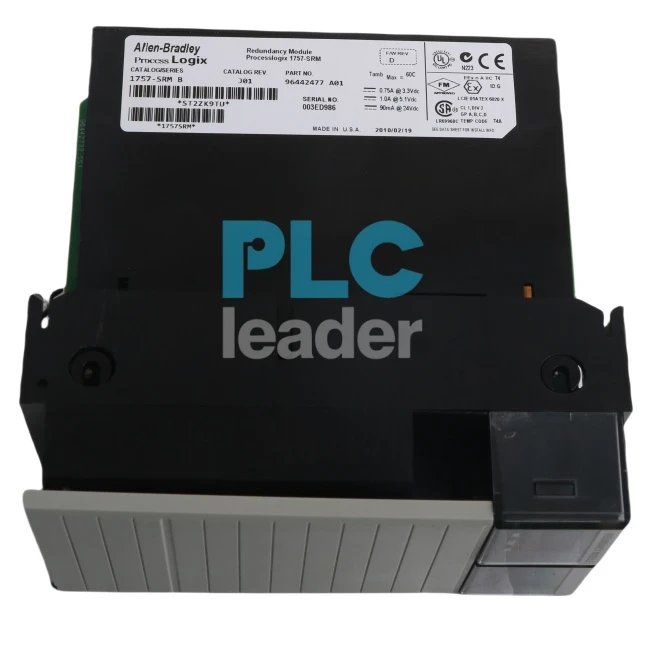

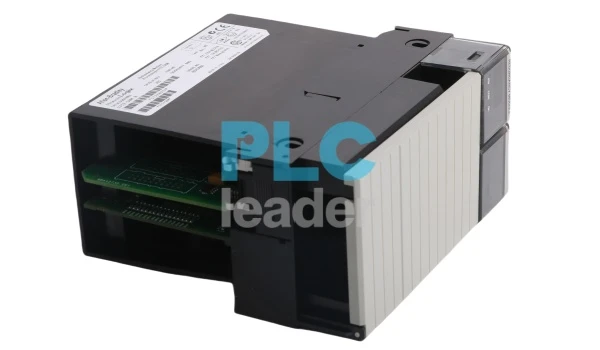

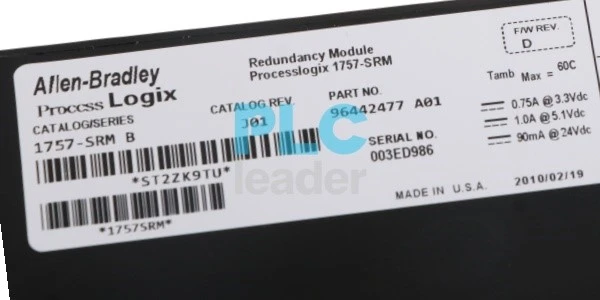

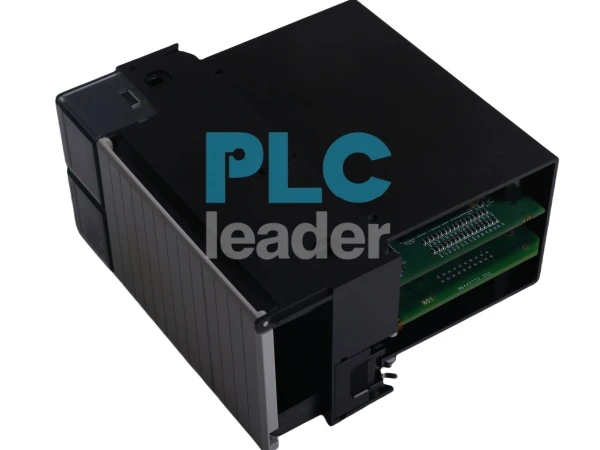

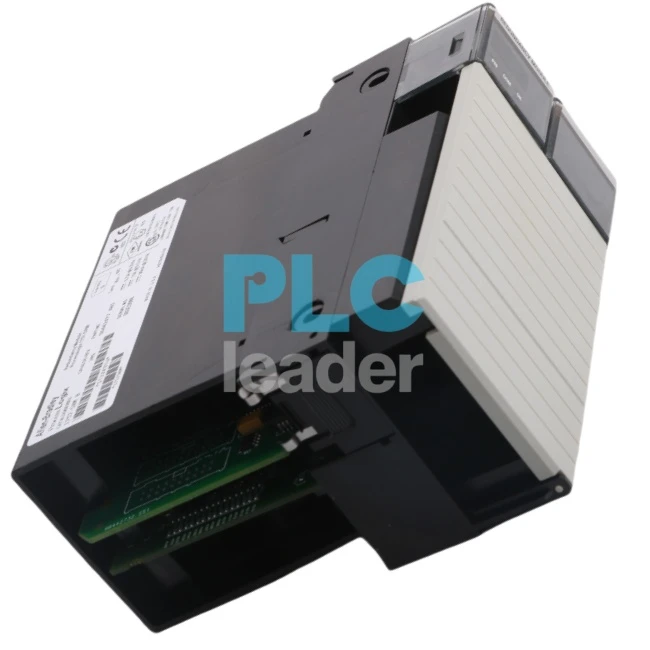

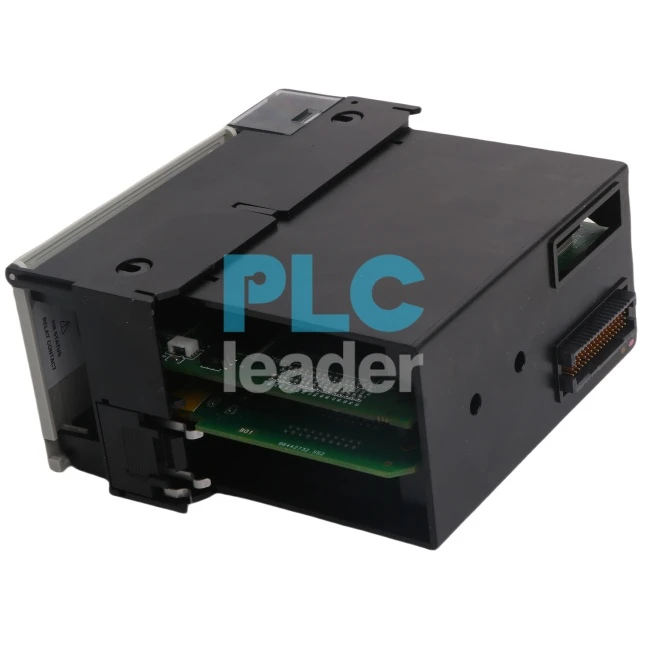

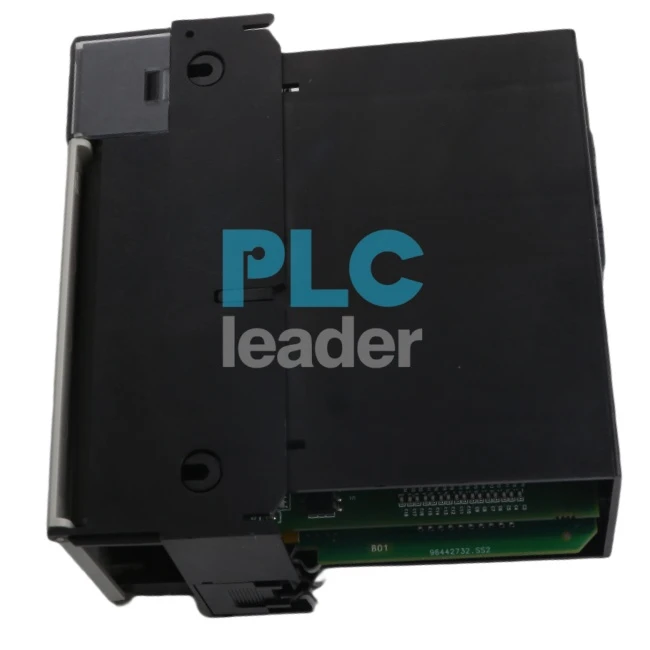

Kirjeldus: Allen-Bradley 1757-SRMProcessLogix & ControlLogix süsteemi koondamismoodul.

See moodul võimaldab kontrolleri koondamist, sidudes teise ControlLogixi šassii teise 1756-SRM-iga. See moodul on kahe (2) pesaga moodul integreeritud fiiberoptilise pordiga, mis ühildub 62,5/125 mikronise mitmerežiimilise SC-pistikuga fiiberoptilise kaabliga.

Täielik kirjeldus: Allen-Bradley 1757-SRMProcessLogix & ControlLogix süsteemi koondamise moodul; Toetatud kontrollerid: üks 1756-L61, 1756-L62, 1756-L63, 1756-L64 kontroller; Toetatud sidemoodulid (maksimaalselt seitse moodulit): 1756-CNB-seeria D või E, 1756-CNBR-seeria D või E, 1756-ENBT või 1756-EWEB-moodulid

1757-SRM-i tehnilised andmed

Tagaplaadi vool	0.160 A 24 V alalisvooluga
seeria	ControlLogix; ProcessLogix
Kaal, u.	0,452 kg (14,53 untsi)
Mooduli tüüp	Süsteemi koondamise moodul
Ühendus	SC tüüp
Paigaldamine	ControlLogixi šassii
Korpuse tüübi hinnang	Puudub (avatud stiilis)
Kaabli tüüp	62,5/125-mikronine mitmemoodiline fiiberoptiline kaabel
Võimsuse hajumine, max	11.28 W
Toetatud kontrollerid	Logix 5560
Soojuseraldus, max	38,49 BTU/h

Tehnilised märkused

TheAllen-Bradley 1757-SRMProcessLogix ja ControlLogix System Redundancy Module on osa spetsiaalsest masinasüsteemist, mis on loodud kriitiliste protsesside jätkuva töö tagamiseks, pakkudes suuremate süsteemitõrgete korral koondatud platvorme. Kui esmases PLC-s tekib suur rike, tuvastab koondamissüsteem tõrke ja võimaldab sekundaarsel PLC-l masina või protsessi juhtimise üle võtta, et see töös hoida.
